03/05/2005 - A volte fare dei collegamenti sui 40mt o sui 20mt è difficoltoso, perchè trovare una frequenza libera per far chiamata senza disturbare nessuno non è semplice sopratutto negli orari di propagazione, ecco perchè esplorando le bande Warc ho potuto realizzare dei bei QSO in totale tranquillità, anzi, ho trovato dei radioamatori disposti a fare qualche passaggio in più del solito scambio di RST e questo mi ha entusiasmato molto. Fino a qualche tempo fa accordavo il dipolo degli 80mt per la banda dei 17mt ma non ero del tutto soddisfatto così mi venne in mente di fare un dipolo per i 17mt da mettere sopra il tetto e subito dopo... perchè non farlo rotativo? recuperando il vecchio rotore TV per esempio; qualche secondo dopo ancora... perchè non farlo anche per i 12mt che tanto la lunghezza dei dipoli si avvicina? Ecco che mi è venuta questa idea: due semplici dipoli fatti con tubo di alluminio recuperati dalla vecchia yagi messi in parallelo. Così ho costruito il mio dipolo, pezzi di legno, vecchi tubi in alluminio (2 li ho dovuti comperare perchè non arrivavo a misura...), una vite di un diametro e una di un'altro, etc... tutto materiale recuperato tanto è solo un prototipo sperimentale.

La lunghezza dei dipoli è stata calcolata con la solita formula 143/MHZ per avere la totale misura in metri del dipolo quindi dividendo per 2 si ha la misura del semi-dipolo. Ovviamente la misura teorica va tarata sull'ultimo pezzo del semi-dipolo, l'importante che le misure siano simmetriche. Il dipolo così costruito ha un'impendenza di circa 75ohm comunque si può usare il normalissimo cavo RG8 o RG213. E' buona norma scendere con il cavo perpendicolare al dipolo e sopratutto usare un Balun 1:1.
Tra i due dipoli è meglio inserire due distanziatori per parte in modo da mantenere i dipoli sempre alla stessa distanza.
Per la taratura mi sono messo in giardino con un palo di 3 metri, dopo qualche prova, ho raggiunto la risonanza ottimale così ho fissato le viti. La banda passante va ben oltre a quella disponile ai radioamatori con ROS di 1:1.

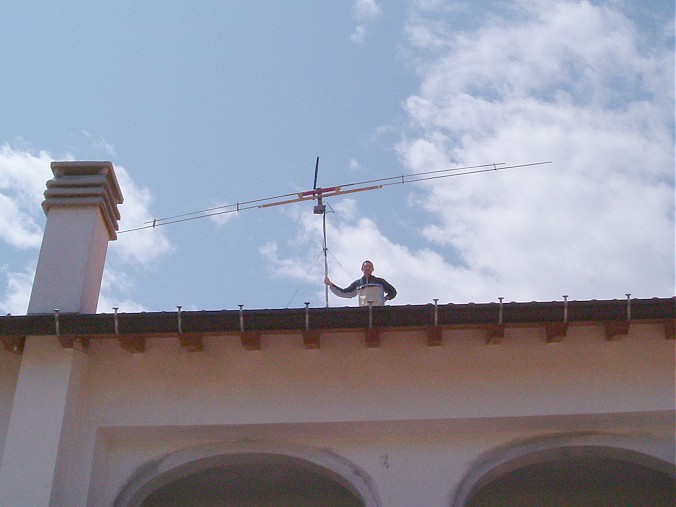

E' buona norma installare l'antenna a 3/4 lamda dal piano di terra la mia l' ho installata a 13mt. Questo potrebbe far variare la risonanza ma essendo la banda passante abbastanza larga, con un pò di fortuna il ROS ros rimarrà a 1:1 su tutta la banda, altrimenti si dovrà ritoccare le lunghezze dei dipoli. Ho fatto delle prove confrontando la condizione di prima e cioè con il dipolo dei 80mt accordato e il dipolo rotativo. La differenza è notevole. Tutti i segnali sono più forti a volte si guadagna 2-3 punti dello s-meter. Ovviamente resta sempre un dipolo con guadagno unitario ma quello che mi interessava era appunto lavorare in condizioni migliori.
