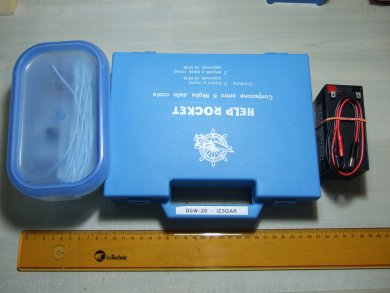

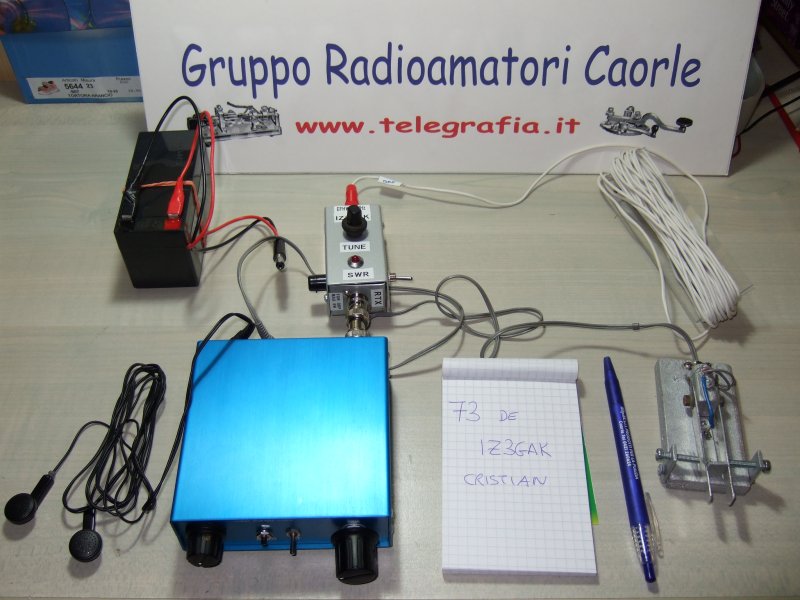

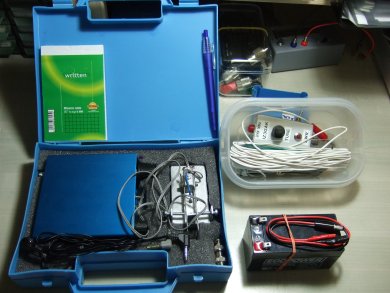

1- RTX (comprende anche il tasto cw e le cuffiette) -> peso compresa la scatola 677g

2- ANTENNA (comprende anche un trasformatore d'impedenza con lettura ROS, 2 fili lunghi 1m, 1 per un'eventuale contrappeso e uno per un'eventuale allungo dell'antenna, un rettangolino di plexiglass per avvolgere il filo d'antenna e come isolatore per il fissaggio, in ultima, un pezzo di cordino come eventuale tirante) -> peso compresa la scatola 294g

3- ALIMENTAZIONE unica batteria da 12Volt 1,2Ah (dipende dal consumo dell'RTX)
    -> peso 677g

Il ricetrasmettitore in QRP.
L'RTX si può autocostruire, ci sono innumerevoli progetti disponibili sulle pagine di Internet, oppure si può optare per l'acquisto di un kit di montaggio completo di tutti i componenti, ancora, se ne acquista uno già finito, dipenderà dalle capacità, dal tempo, che ogniuno di noi ha a disposizione.

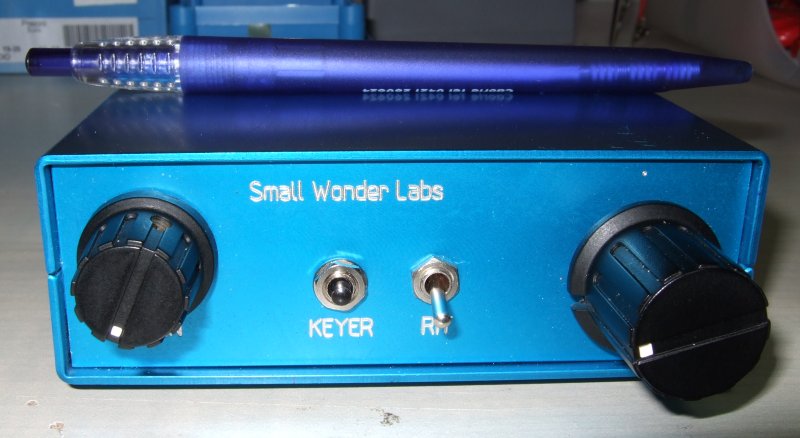

Nel mio caso ho trovato un apparato che viene venduto in kit ma già montato e collaudato, è il DSW 20 della Small Wander Lab. E' un ottimo apparato che da modo di variare: sintonia continua su tutta la banda dei 20m con passi di 200Hz o 50Hz, un keyer da 5-50wpm, possibilità di usare un tasto jambic o verticale, il RIT per centrare il segnale nel caso si sposti mantenendo la stessa frequesta di trasmissione oppure per operazioni in split ed infine, comunica la frequenza in cui stai trasmettendo, insomma ha tutto quello che serve. La potenza d'uscita è di circa 2W con 12V di alimentazione, con un'assorbimento di soli 30mA  in ricezione e 400mA in trasmissione.
La scelta dell'RTX, a mio avviso, è quella di indirizzarsi verso qualcosa che consumi poco in modo da poter diminuire il peso della batteria e che sia abbastanza piccolo da poter stare quasi in tasca HI. E' molto importante che sia stabile in frequenza in modo da non slittare a destra e a sinistra e magari perdere il qso che si stà facendo...



Antenna.
Il sistema d'antenna è costituito da un filo lungo ½ lambda ed alimentato ad un estremo direttamente all'RTX tramite un trasformatore d'impedenza. In questo modo ho solo un punto d'ancoraggio che può essere la punta di una canna da pesca, la grondaia di un rifugio alpino, la punta ci una croce di vetta HI; eliminando il cavo coassiale di collegamento così da diminuire eventuali perdite e peso.

Antenna, accordatore e Misuratore di ROS.
Il filo 'antenna è lungo 10,16m per la frequenza dei 14,030Mhz e va collegato, data l'altissima impedenza, direttamente al trasformatore d'impedenza costruito con un piccolo toroide modello T50-2, avvolgendo 29 spire di filo smaltato dal lato antenna e 3 spire stesso filo lato SWR.

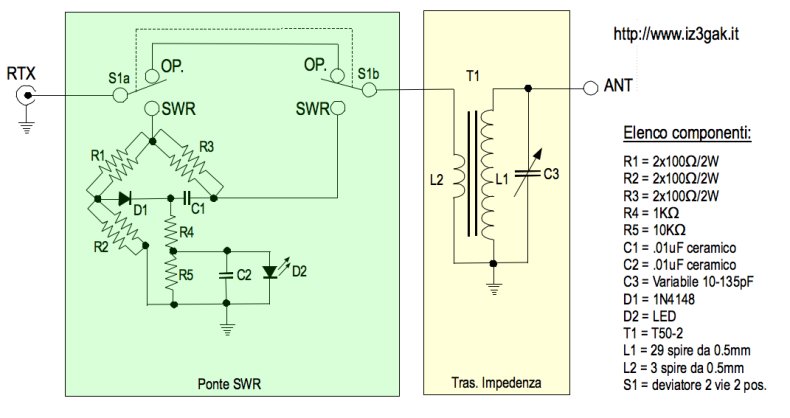

Il misuratore di ROS e costituito da pochi componenti ed è visibile in figura 4, è di facile costruzione ed assieme al trasformatore d'impedenza sta dentro una piccolissima scatoletta d'alluminio.



Le resistenze dovrebbero essere da 50ohm 5W (massima potenza QRP) antinduttive, ma di difficile reperibilità così sono ricorso al parallelo di due da 100ohm 2W (totale 50ohm 4W) tipo a strato, l'importante è non usare quelle a filo. Il condensatore C3 è un vecchio variabile recuperato da una radiolina AM.
Per prima cosa è meglio verificare che il trasformatore funzioni correttamente, quindi basta collegare ai capi di L2 un misuratore d'impedenza tipo l'MFJ o quello da me usato l'Autek RF-1 e ai capi del condensatore variabile, una resistenza da 4700ohm (+/- l'impedenza dell'antenna). Regolando il condensatore si deve poter leggere l'impedenza di 50ohm sullo strumento. La costruzione di questo trasformatore è molto semplice e alla portata di tutti come il resto del circuito, si può fare a meno della verifica appena descritta perchè dovrebbe funzionare subito e comunque si verificherà tramite il ponte SWR il corretto funzionamento dell'insieme senza usare alcun strumento.
Una volta terminato il montaggio si opererà in questo modo:

1- attacchiamo l'antenna sull'apposita boccola;

2- colleghiamo il tutto al'RTX;

3- accendiamo l'RTX e posizioniamo il deviatore su SWR;

4- ora andiamo in trasmissione senza aver paura del disatattamento che ci potrebbe essere, perchè l'RTX vedrà sempre, grazie al ponte resistivo, un'impedenza idonea a non bruciare il finale, finchè non commuto su OP. che in questo caso bypassa il circuito e vedrà effettivamente l'impedenza dell'antenna; prima di bypassare il ponte SWR regolo, andando in trasmissione, il condensatore finchè il LED non si spegne;

5- a questo punto l'antenna presenterà una impedenza di 50 ohm circa quindi posso commutare il deviatore su OP., ci sarà un'aumento di segnale, e potrò tranquillamente  trasmettere.

Le prime volte, per sicurezza, conviene verificare il corretto funzionamento con un rosmetro collegato a monte del circuito e notare la luminosità del LED. In condizione di LED spento il ROS sarà 1:1, man mano che si accende salirà sempre di più. Quando ben acceso è meglio non trasmettere se invece è appena acceso ci sarà un ROS di 2:1 e così via.
Bisogna fare attenzione all'isolamento dell'antenna, essendo una ½ onda alimentata ad un estremo avremo una tensione molto alta, con 2W si aggira intorno i 100Volt!

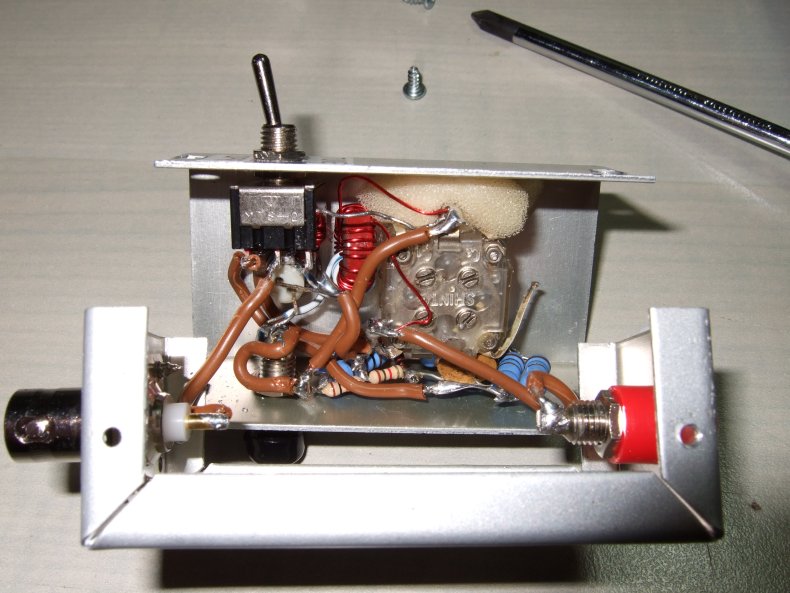

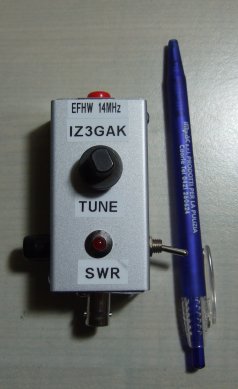

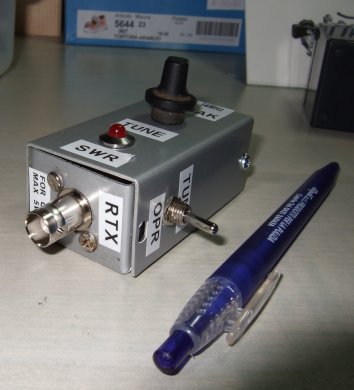

In figura 5,6,7 si vede il circuito inscatolato e pronto all'uso:




Alimentazione.

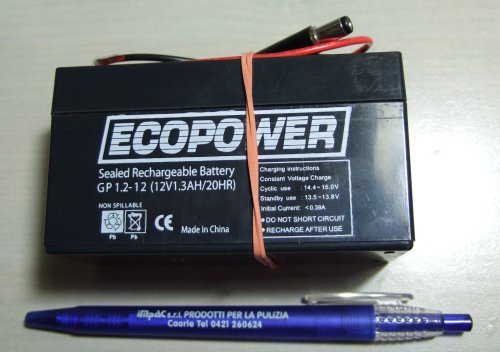

L'alimentazione è costituita da una batteria al piombo ricaricabile da 12V 1,2Ah e considerato i consumi dovrebbe durarmi almeno 1 – 1 ora e ½ di sicuro.
